AAG轨道ST2&ST6低压系列安装图解

2024-05-14

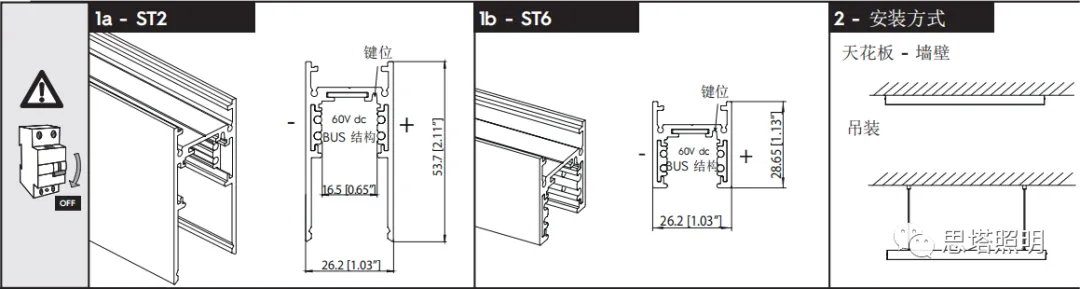

ST2&ST6轨道介绍

禁止在通电的情况下进行安装轨道

BUS结构两种使用方式：

1、两条独立的电源电路（2 电路 0 - 60 V dc），建议使用48V。

2、一条电源电路 (0 - 60 V dc，建议使用48V) 和一条数据总线电路。

轨道有3种安装方式：

1、天花板安装

2、墙壁安装

3、悬挂式安装

轨道背部可安装LED灯带

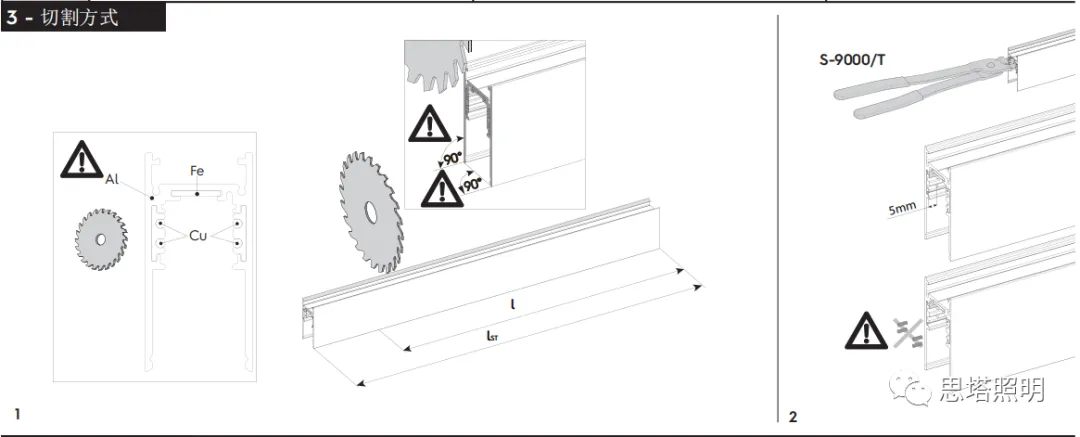

切割方式

切割轨道后需要把铜线切短5mm，铜线不能与轨道齐平。

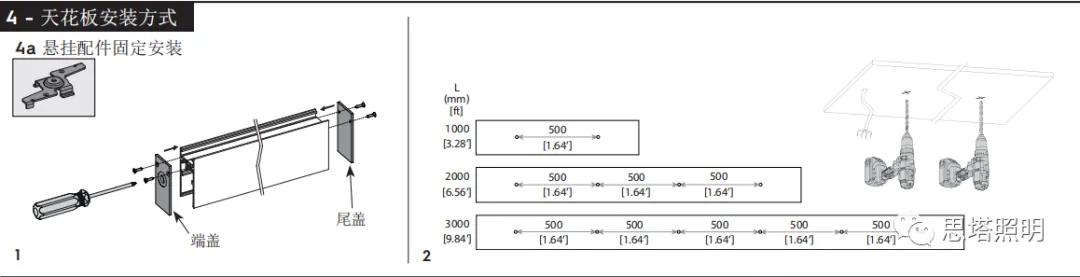

天花板安装方式

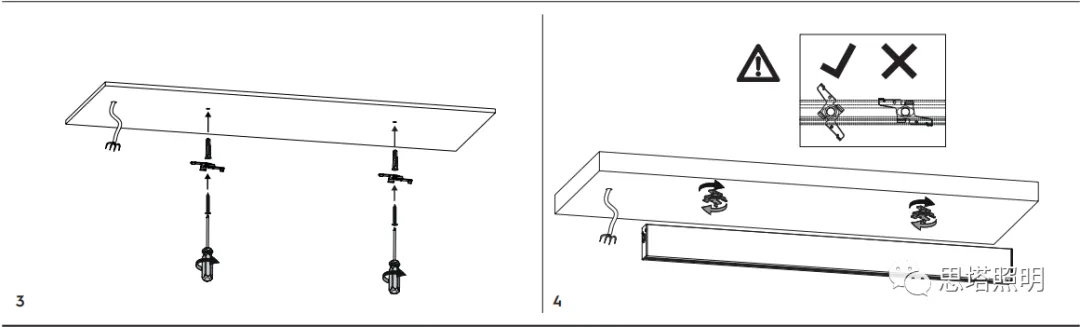

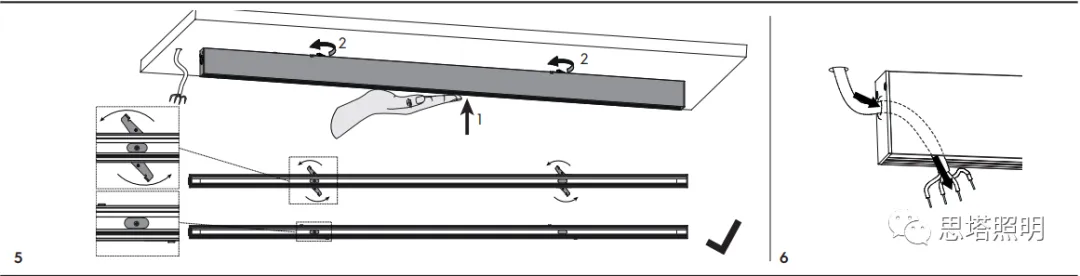

使用悬挂配件固定安装，先在天花板固定好悬挂配件，然后再把轨道安装上去，悬挂配件采用旋转的方式进行锁扣固定如上图。

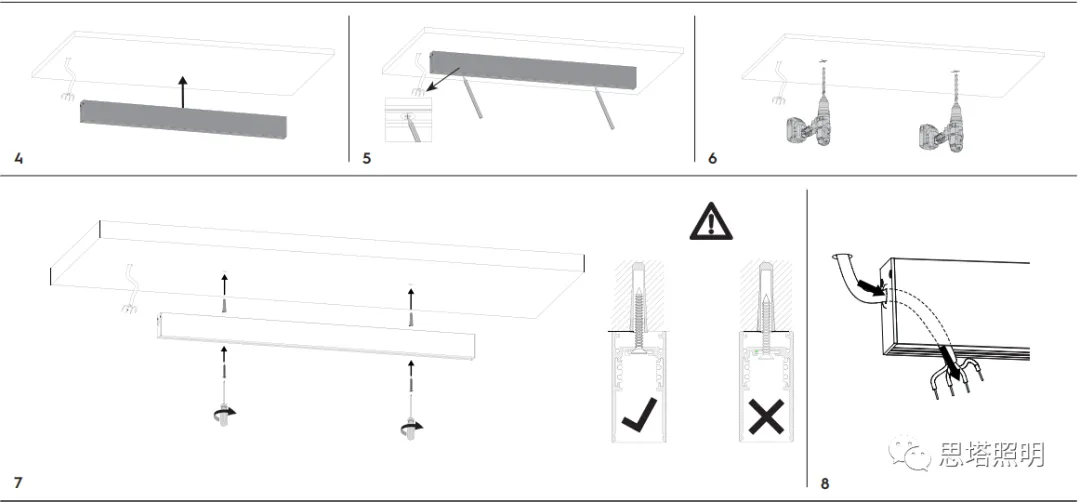

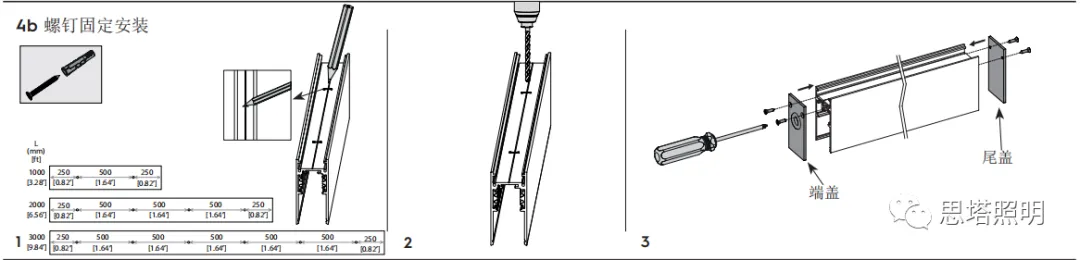

轨道内铁板有预留的孔位，根据铁板上孔位在轨道上打孔，然后在天花板上标记好打孔位置再打孔，打好孔之后再使用螺丝钉固定，螺丝钉的头部高度不可超过铁片的高度。

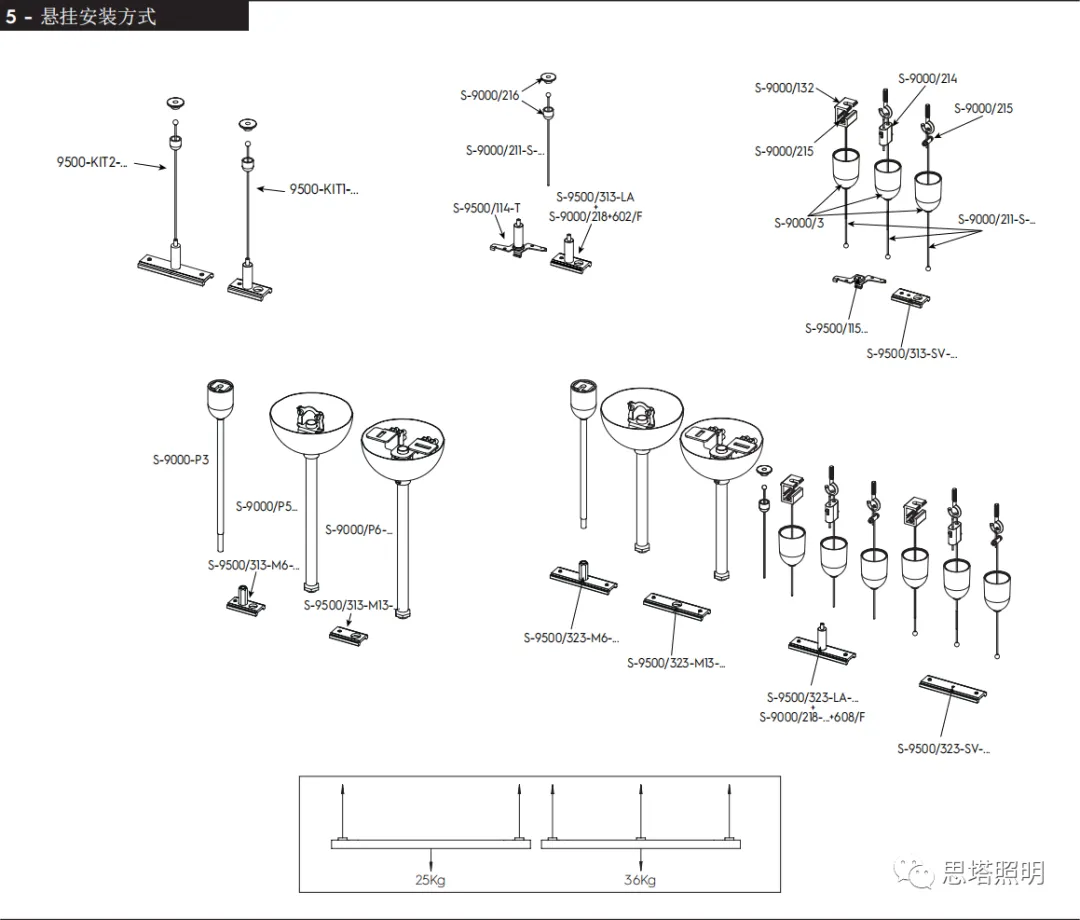

悬挂安装方式

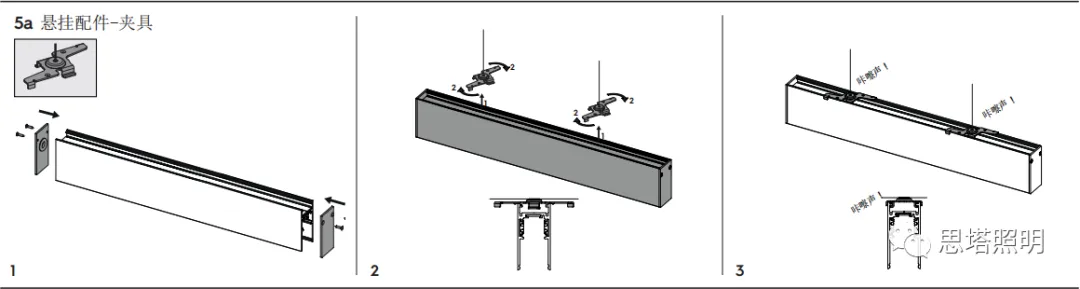

使用悬挂配件安装在轨道背部，夹具可以进行快速的安装，旋转夹具听到咔嚓声就说明安装好了，2个悬挂配件的承重为25kg，3个悬挂配件的承重为36kg。

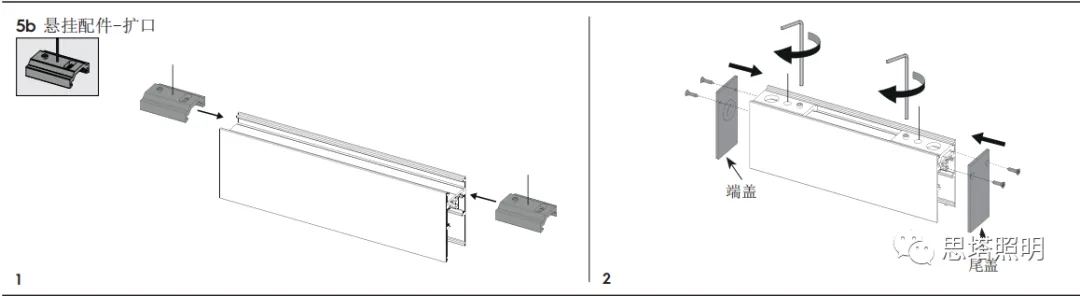

扩口悬挂件需要预先安装在轨道背部，从侧边把扩口悬挂件滑入轨道内，然后再使用工具把螺丝拧紧，安装好扩口悬挂配件后再安装端盖和尾盖，2个悬挂配件的承重为25kg，3个悬挂配件的承重为36kg。

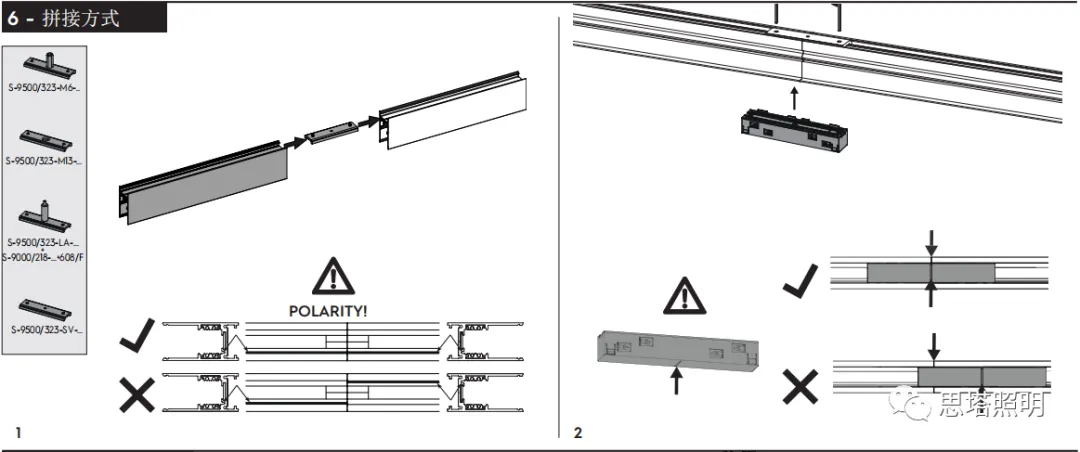

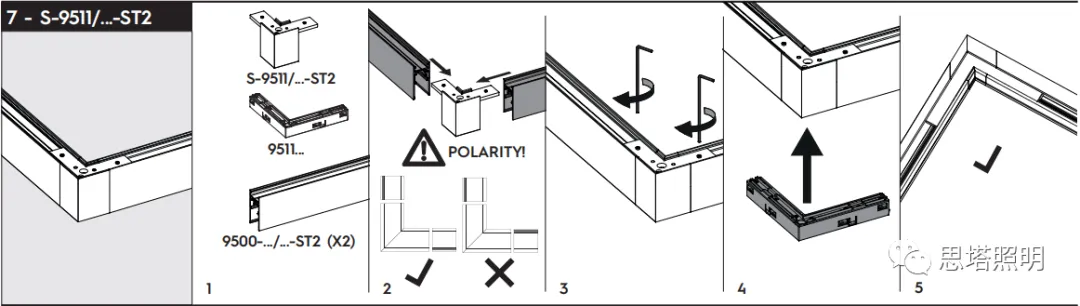

拼接方式

两根轨道拼接需要对准齐平，保证极性键位在同一个方向，再使用配件来进行固定。

轨道拼接好之后，使用接驳器内连接进行导电，需注意接驳器的中心线需要与轨道的拼接线对准。

进电端接线方式

使用4 x 1.5 mm2 电缆连接电源。

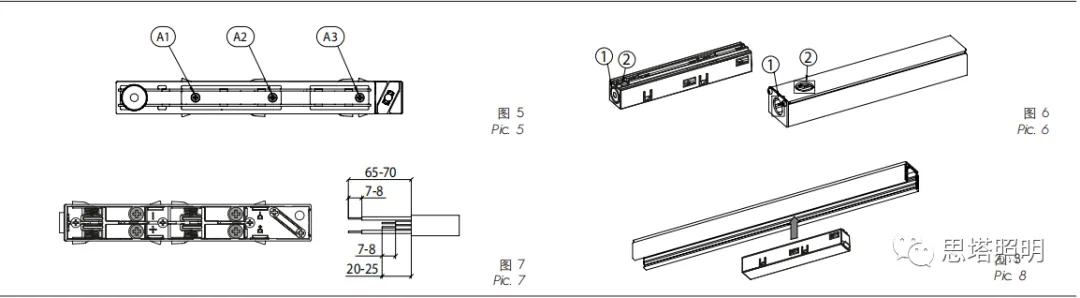

通过松开三个螺钉A1- A2-卸下进电端盖板A3（图5）。

对可拆卸的1 或2部分施加力，然后将电源线穿过。

随后，根据使用的孔位，制作用于将电线穿过端盖或轨道的孔（图6）。

剥线长度请参考（图7），然后接线电源的触点注意参考它上面的标记（Vn / + / - ）。

完成操作后，使用位于电源端进给装置上的螺丝安装进电端，重新盖上盖子并拧紧3 个螺钉A1-A2-A3。

最后。将进电端插入轨道（图8）。
